全てElnecプロダクション・プログラマのためのマルチ・プログラミング制御アプリケーション

PG4UWMC software

ソフトウェアの簡単な説明

PG4UWMCは1つ、又は、複数のElnecマルチ・プログラマ、又は、複数のシングル・ソケット・プログラマ (マルチ・プログラミング機能のある)で使用出来ます。 PG4UWMCソフトウェアは最大64のプログラミング・サイトを同時に管理することができます。

ソフトウェア特性

  • #1 大量生産オペレーションの前のシンプルなシステムのセットアップ
  •

    PG4UWMCの設計は大量生産オペレーション(通常はオペレータによって実行される)を実行する前に、  生産スーパーバイザ/マネージャによるマルチ・プログラミング・システムの簡単なセットアップを可能にします。

    モデルの状況:

    • 企業は特定のデバイスXYZをどのようにプログラミングする必要があるかに関する 詳細情報と共に顧客から注文され大量にプログラムする必要があります。
    • プロダクション・マネージャはマルチプログラミング可能なシングル・サイトのElnecプログラマ をセットし、サンプル・デバイスで必要な機能を全て設定しPG4UW(.eprj file)で プロジェクトを作成します。
    • プロダクション・マネージャは準備されたプロジェクト・ファイルをフラッシュ・ディスクにコピーし、 プロダクション・スーパーバイザに渡します。プロダクション・スーパーバイザはフラッシュ・ディスクから Elnecマルチ・プログラミング・システムが接続されているコンピュータに プロジェクト・ファイルをコピーします。
    • その後、プロダクション・スーパーバイザがプロジェクトをPG4UWMCアプリケーションにロードし 大量生産オペレーションを開始することができます。
    • ノート: システムの各プログラミング・サイトに接続した後、 プロジェクトは特定のプログラマのサイトに自動的に割り当てられます。

  • #2 安全とオペレータ・フレンドリ
  • Set a Operator mode

    PG4UWMCのオペレーター・フレンドリーなユーザー・インターフェースは多くの 強力な機能を使い易さと組み合わせ、重要でない詳細についてオペレーターを邪魔することなく 全ての重要な操作と操作結果の概要を提供します。 プロジェクト・ファイルをロードした後、プロダクション・スーパーバイザはオペレータ・モード にパスワードでシステムをロックできます。 このモードが適用されている場合、オペレータはあらかじめ定義された設定を変更することはできません。 Automatic YES!機能とデバイス挿入テスト機能のおかげでオペレータの唯一のタスクは 既にプログラムされたチップを取り出し、空のチップを挿入することです。

    PG4UWMCはプロジェクト・ファイルを使用してマルチ・プログラミング・システムを制御しています。 プロジェクト・ファイルにはユーザデータ、チップ・プログラミング設定情報、チップ・ コンフィギュレーション・データ、自動プログラミング・コマンド・シーケンス等が含まれます。 従って、プロジェクト・ファイルが通常作成され、エンジニアリング・スタッフによって証明認証され、 オペレータに与えられるのでオペレータエラーの可能性は最小限に抑えられます。 オプションのオペレータ・モードをプロジェクト・ファイルに設定して、 プロジェクト・ファイルの望ましくない変更を避けることができます。 各チップはシリアル番号、 構成、及び、較正情報などの異なるデータでプログラムすることが出来ます。

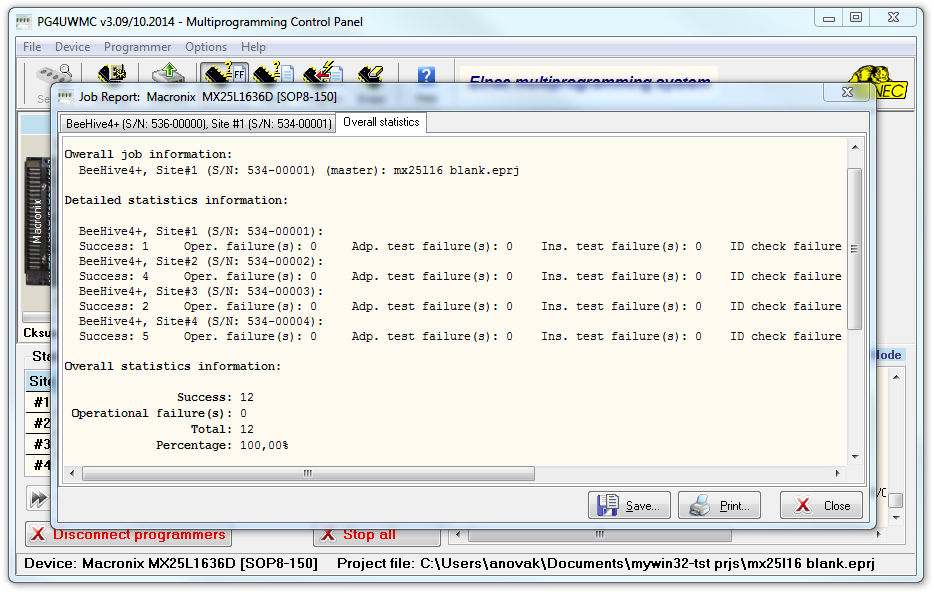

    Print a Job Report
  • #3 効果
  • PG4UWMCアプリケーションの強力な機能の1つは実行された操作に関する複雑な統計データを追跡する機能です。 例えば、毎日、オペレータがPG4UWMCを終了したシフト終了時に実行された操作に関する複雑な統計データを含む アプリケーションジョブレポートが表示されます。 ジョブレポートは一度に印刷しプロダクション監督者に渡すことができます。 このような大量生産オペレーションの簡単な監視は企業の経営陣にとって良いフィードバックになる可能性があります。 報酬政策を設定したりプログラミング業務の実際のコストを調べたりすることができます。

  • #4 無料の多くの特別機能
  • プロジェクト・ベースのアーキテクチャのおかげでPG4UWで 設定できる特別な機能をすべて備えています。 シリアライゼーション、複雑な統計、automatic YES!、リモートコントロール、JTAGデイジー・ チェーンは全てのユーザーが無料で利用できる機能のほんの一部です。 注目すべきはautomatic YES!とシリアライゼーションは大量のデバイスをプログラミングするために Elnecソリューションを使用するお客様から高く評価されている機能です。 豊富な機能を備えたシリアライゼーション機能は各デバイスをプログラミングする前に あらかじめ定義されたアドレスに指定された値をバッファに自動的に挿入することができます。 より多くのデバイスが1つずつプログラムされると、シリアル番号の値はデバイスごとに自動的に変更され、 デバイスにプログラミングする前にバッファに挿入されるため各デバイスには固有のシリアル番号が割り当てられます。


32ビット・アプリケーションは以下のオペレーティング・システムで動作します:

Windows XP operating system (32-bit & 64-bit)
Windows Server 2003 operating system
Windows Vista operating system (32-bit & 64-bit)
Windows 7 operating system (32-bit & 64-bit)
Windows 8 operating system (32-bit & 64-bit)
Windows 8.1 operating system (32-bit & 64-bit)
Windows 10 operating system (32-bit & 64-bit)
Windows 11 operating system (64-bit)


* Windowsは米国Microsoft Corporationの米国、及び、その他の国における登録商標です。
